As camadas do modelo OSI ilustradas

Quando você abre um site, manda um e-mail, entra numa reunião no Teams ou simplesmente solta um ping 8.8.8.8, uma pequena operação militar acontece nos bastidores.

Os dados saem da sua aplicação, descem pelas camadas do modelo OSI, cruzam cabos, Wi‑Fi, switches, roteadores e provavelmente algum equipamento que ninguém quer reiniciar em horário comercial. Depois, sobem pelas mesmas camadas até chegar ao destino.

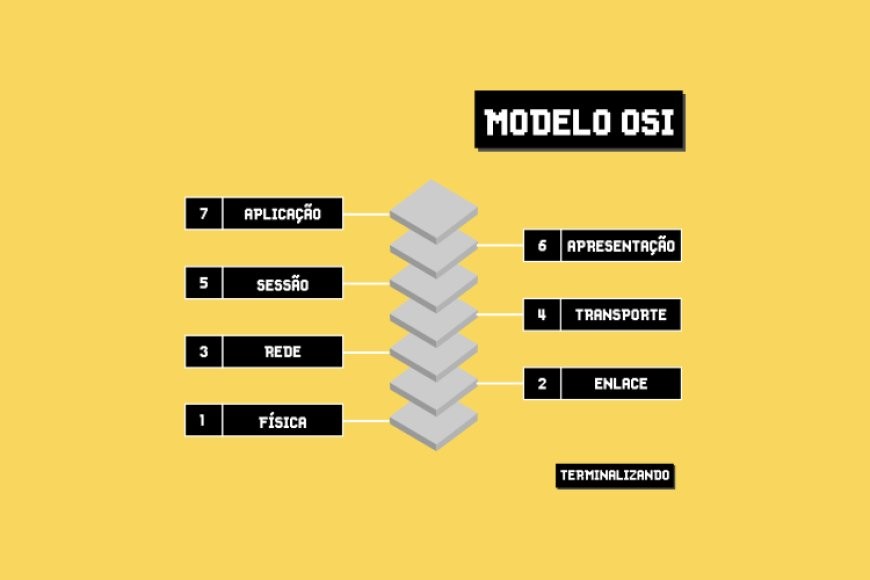

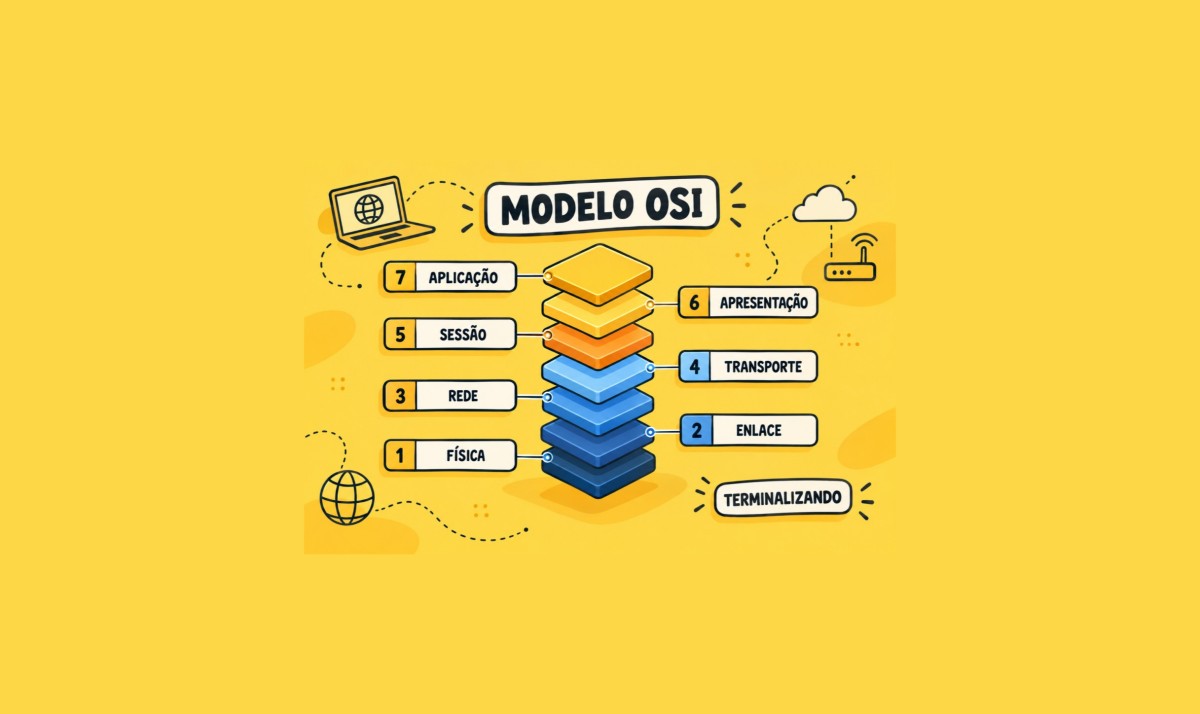

O modelo OSI (Open Systems Interconnection) divide a comunicação em rede em sete camadas. Cada uma tem sua própria função, seu próprio conjunto de protocolos e, claro, sua própria capacidade de gerar dor de cabeça quando algo para de funcionar.

Vamos da camada 7 até a 1 (Porque, em redes, o caos costuma começar no topo, mas quase sempre termina no cabo de rede desconectado).

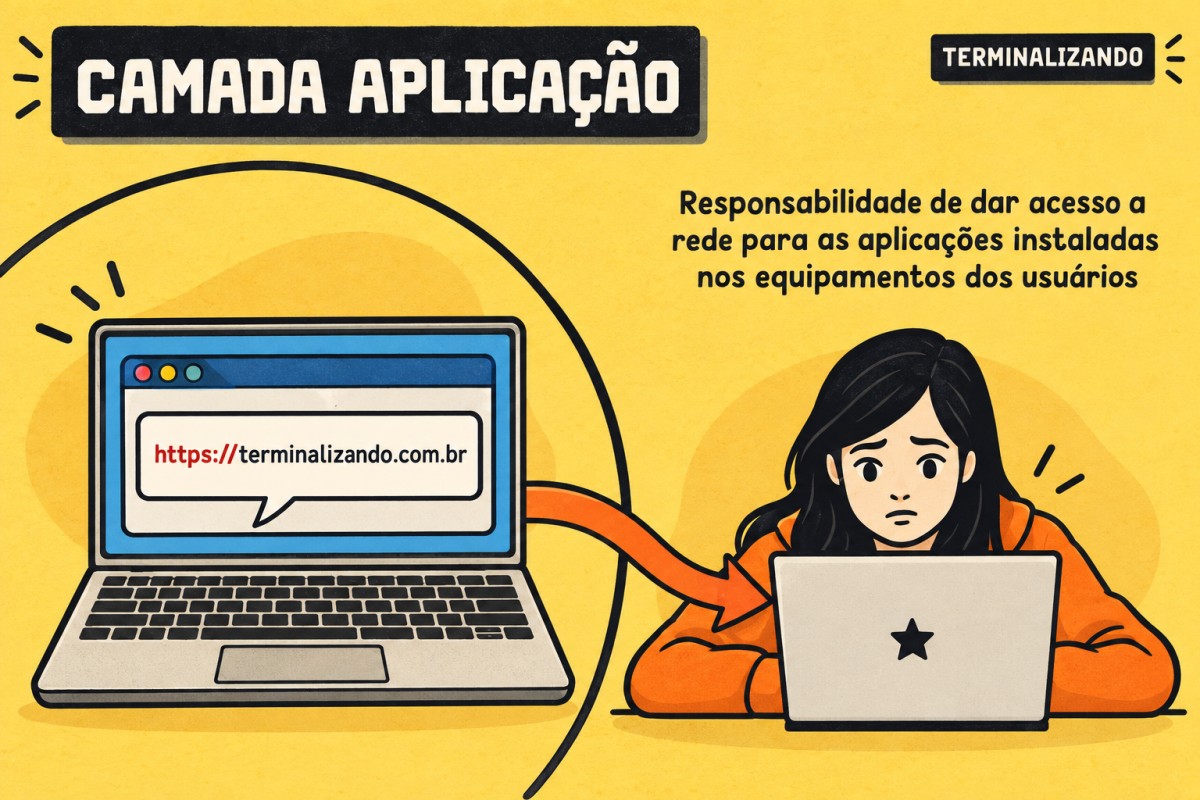

7 - CAMADA DE APLICAÇÃO

A Camada de Aplicação é onde as aplicações conversam com a rede. Ela fornece serviços de rede para programas que o usuário realmente enxerga e usa: navegador, cliente de e-mail, Teams, SSH, sistemas corporativos e aquele painel web que só funciona no Chrome de uma máquina específica.

Importante: ela não é a interface gráfica do aplicativo em si. Ela é a camada que disponibiliza os serviços de rede de que o aplicativo precisa para se comunicar.

Por exemplo: quando você acessa https://terminalizando.com.br, o navegador utiliza vários serviços de rede para que a página chegue até você. O HTTPS permite que a comunicação ocorra de forma segura, protegendo os dados trocados entre navegador e servidor, sem você precisar acompanhar cada pacote.

Protocolos comuns da camada de aplicação:

• DNS — tradução de nomes para endereços IP
  TCP/UDP 53
  É o responsável por transformar terminalizando.com.br em um endereço IP. Afinal, decorar IPv4 é coisa de quem gosta de sofrer por hobby.
• SMTP — envio de e-mails
  TCP 25
• POP3 — recebimento/download de e-mails
  TCP 110
• IMAP — acesso e sincronização de e-mails
  TCP 143
• SSH — acesso remoto seguro via terminal
  TCP 22
• RDP — acesso remoto a ambientes Windows
  TCP 3389
• HTTP/HTTPS — navegação web
  TCP 80/443
• SNMP — monitoramento e gerenciamento de dispositivos
  UDP 161
• FTP — transferência de arquivos
  TCP 20/21
• SFTP — transferência segura de arquivos via SSH
  TCP 22
• DHCP — distribuição dinâmica de endereços IP
  UDP 67/68
  SIP / RTP / RTCP / H.323 — voz e vídeo sobre IP
  SIP: TCP/UDP 5060/5061
  RTP/RTCP: geralmente UDP em portas altas
  LDAP / LDAPS — serviços de diretório e autenticação
  TCP/UDP 389 e TCP 636
• SMB — compartilhamento de arquivos em rede
  TCP 445
• NTP — sincronização de horário
  UDP 123

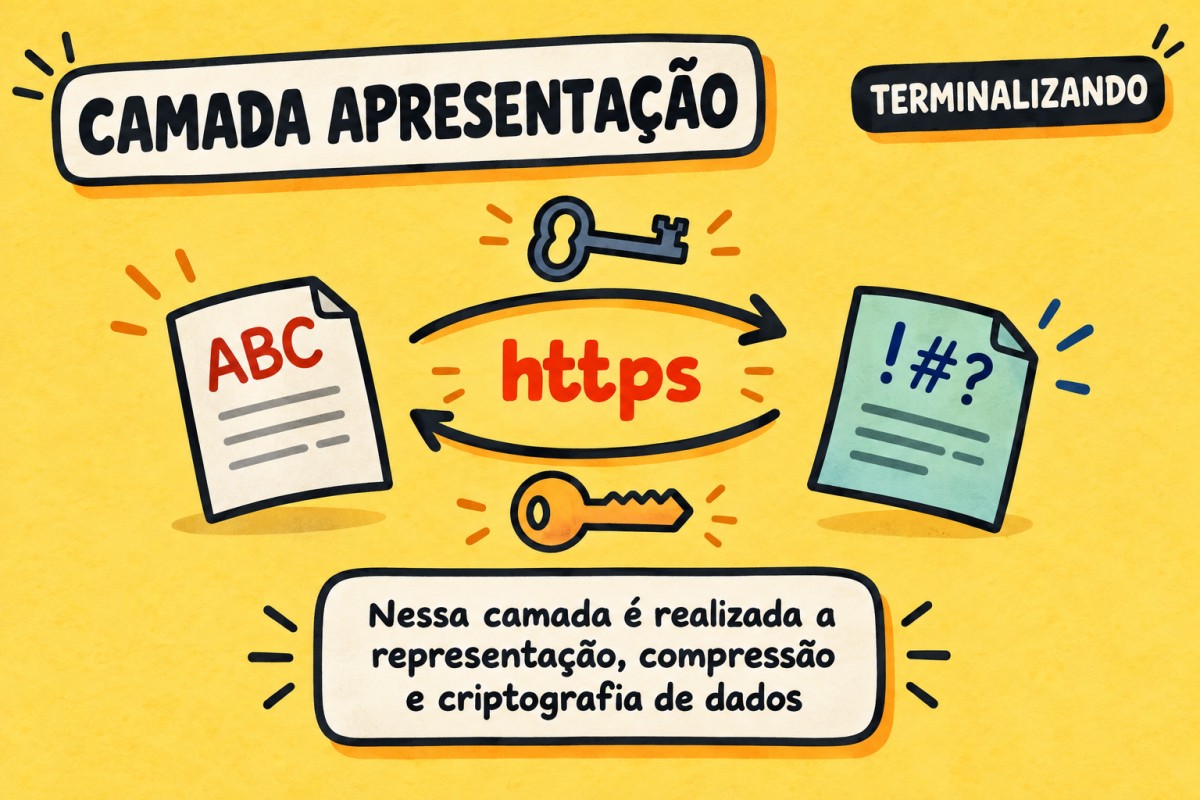

6 - CAMADA DE APRESENTAÇÃO

A Camada de Apresentação é a intérprete oficial da rede. Ela garante que os dados enviados por um sistema possam ser entendidos pelo outro, mesmo quando cada lado fala um “dialeto” diferente.

É aqui que entram tarefas como:

• Formatação e conversão de dados;
• Codificação de caracteres;
• Compressão;
• Criptografia e descriptografia.

Pense nela como alguém recebendo um arquivo em um formato estranho, comprimindo, traduzindo, criptografando e entregando tudo organizado ao destinatário. Basicamente, a pessoa mais paciente da equipe de TI.

Quando você acessa um site HTTPS, os mecanismos de criptografia associados à comunicação segura ajudam a proteger os dados trocados. Na prática, o modelo TCP/IP não separa essa camada de forma tão rígida quanto o OSI, mas ela continua sendo uma ótima forma de entender essas responsabilidades.

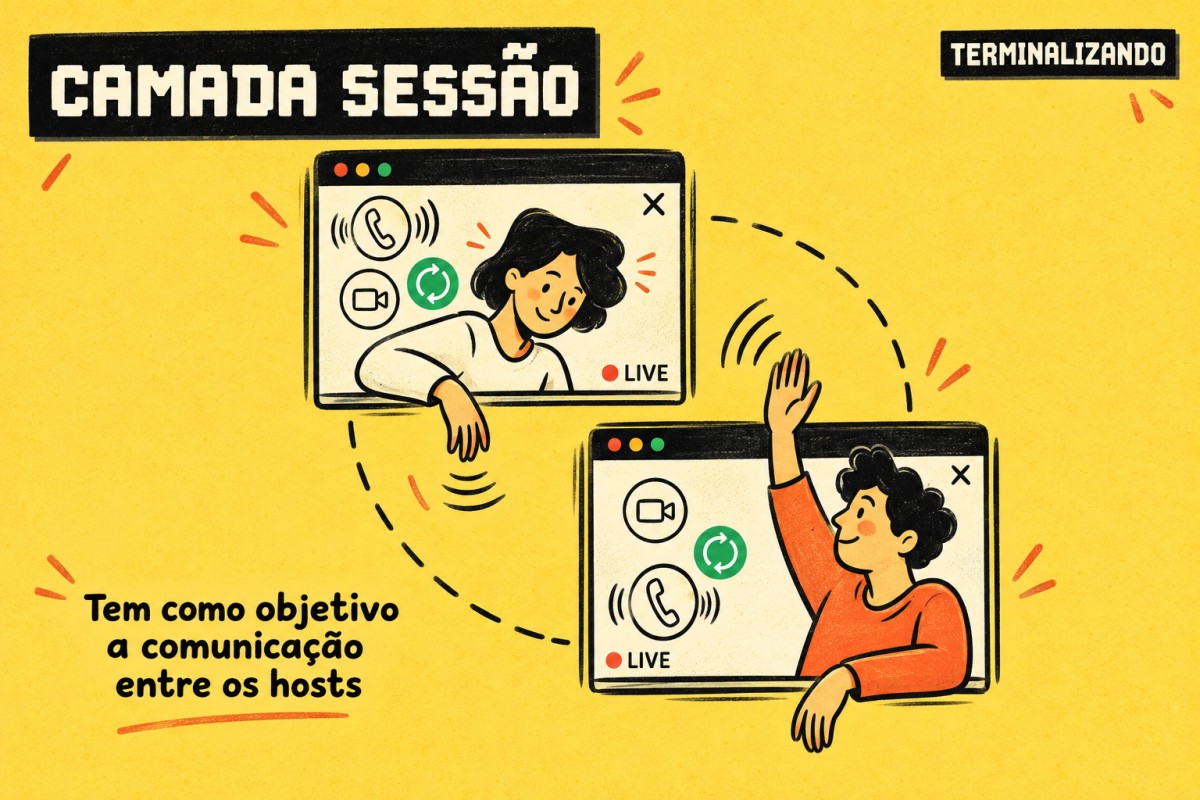

5 - CAMADA DE SESSÃO

A Camada de Sessão cuida do estabelecimento, gerenciamento e encerramento das sessões de comunicação entre aplicações.

É ela que ajuda a manter uma conversa organizada entre dois sistemas, como quem controla uma reunião para evitar que todo mundo fale ao mesmo tempo, uma tarefa difícil até para protocolos.

Entre suas responsabilidades estão:

• Estabelecer, manter e encerrar sessões;
• Controlar o diálogo entre os sistemas;
• Permitir comunicação em half-duplex ou full-duplex;
• Criar pontos de sincronização (checkpoints);
• Ajudar no controle de autenticação e retomada de comunicação.

Exemplo prático: Durante uma videoconferência no Teams, Zoom ou Skype, é necessário manter uma sessão ativa entre os participantes. Voz, vídeo e dados de sinalização precisam ser coordenados para que a reunião continue funcionando, ou, pelo menos, para que você consiga ouvir alguém dizer: “acho que você está no mudo”.

Exemplos de protocolos e tecnologias associados à camada de sessão

• NetBIOS
• RPC (Remote Procedure Call)
• PPTP (Point-to-Point Tunneling Protocol)
• PAP (Password Authentication Protocol)
• AppleTalk Session Protocol (ASP)
• AppleTalk Data Stream Protocol (ADSP)
• X.225 / ISO 8327

Na vida real, as funções das camadas 5, 6 e 7 frequentemente aparecem combinadas em protocolos modernos. O OSI é um modelo de referência: ele explica muito bem as responsabilidades, mesmo quando a implementação não respeita a divisão com a disciplina de um diagrama bonito.

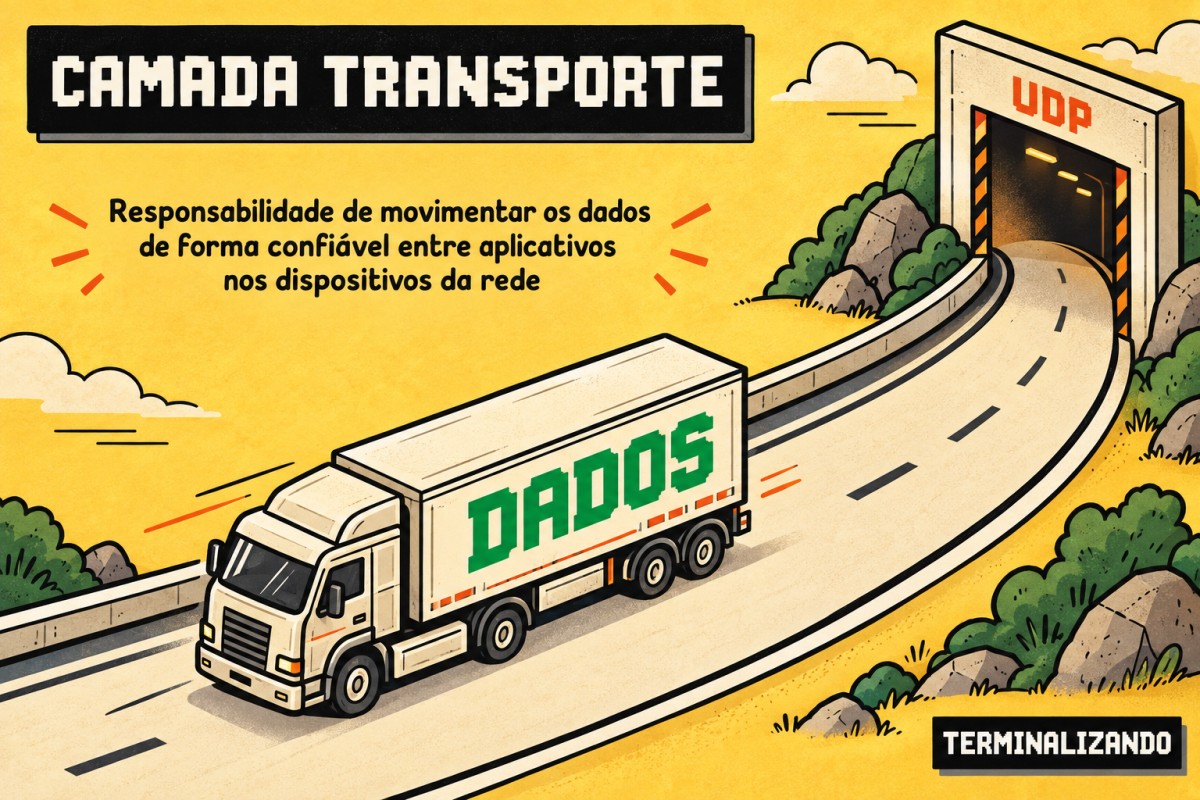

 4 - CAMADA DE TRANSPORTE

A Camada de Transporte é responsável por levar dados de uma aplicação até outra de forma organizada. Ela não se preocupa tanto com o caminho físico; sua missão é garantir que os dados cheguem ao serviço certo, na ordem certa quando necessário e sem transformar a rede em uma fila de supermercado em véspera de feriado.

As principais funções dessa camada incluem:

• Comunicação orientada à conexão;
• Segmentação dos dados;
• Ordenação de segmentos;
• Controle de fluxo;
• Controle de congestionamento;
• Identificação de aplicações e serviços por portas;
• Multiplexação de conexões;
• Verificação de entrega e retransmissão, quando aplicável.

TCP e UDP: os protagonistas

• TCP (Transmission Control Protocol)
  É orientado à conexão e confiável. Confirma a entrega, ordena os segmentos e retransmite dados perdidos. É o protocolo que pergunta: “chegou tudo certinho?”
• UDP (User Datagram Protocol)
  É mais simples e rápido. Não garante entrega, ordem ou retransmissão. É o protocolo que joga o pacote na rede e confia no universo.

O TCP é excelente para páginas web, SSH, e-mails e transferência de arquivos. Já o UDP costuma aparecer em streaming, jogos, DNS, VoIP e situações em que velocidade vale mais do que esperar por cada confirmação.

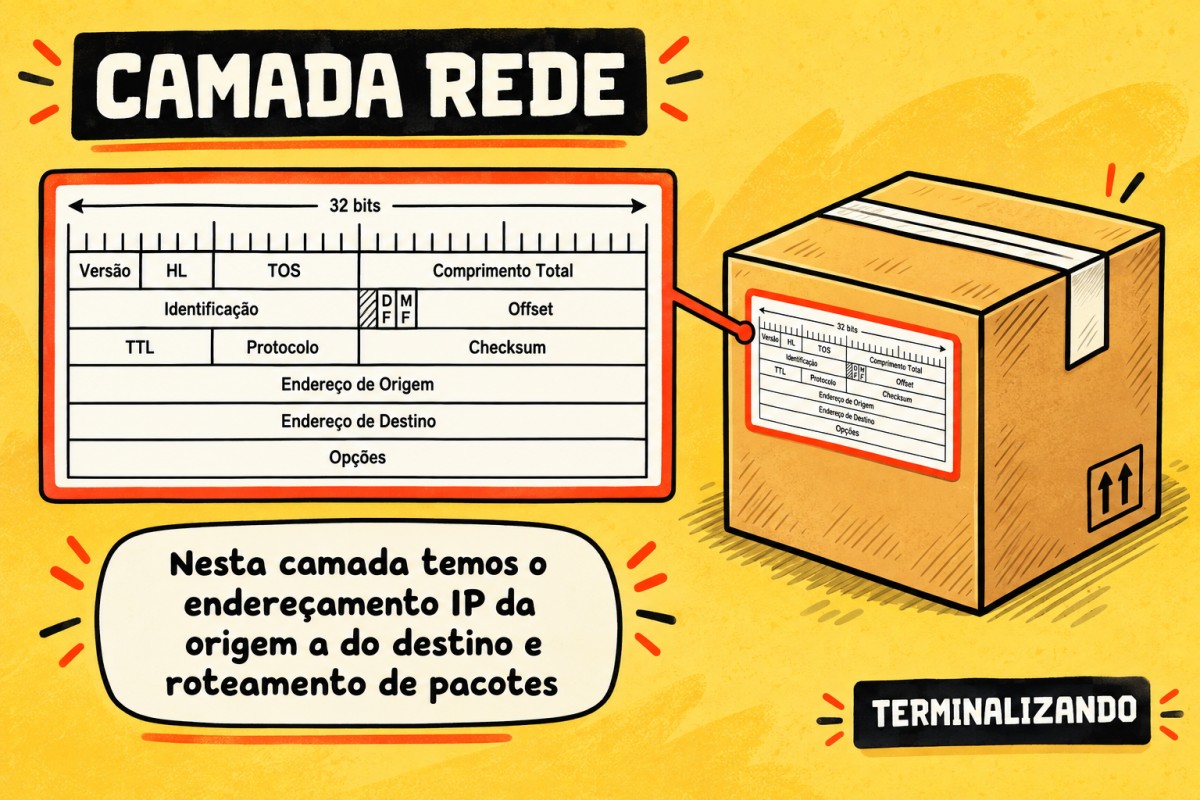

3 - CAMADA DE REDE

A Camada de Rede é responsável pelo endereçamento lógico e pelo roteamento de pacotes entre redes diferentes.

Se a Camada de Transporte prepara a encomenda, a Camada de Rede descobre como ela vai sair da sua máquina e chegar ao destino. É o GPS dos pacotes, com a diferença de que ele não pergunta se você quer “evitar pedágios”.

Ela analisa os endereços de origem e destino, seleciona rotas e encaminha pacotes por roteadores até que eles encontrem o caminho certo.

Principais funções:

• Definir endereçamento lógico, como IPv4 e IPv6;
• Construir e consultar tabelas de roteamento;
• Escolher a melhor rota para o destino;
• Encaminhar pacotes entre redes;
• Fragmentar pacotes quando necessário.

Prototocolos comuns da Camada de Rede:

• IPv4 / IPv6 — Internet Protocol;
• ICMP — usado para diagnóstico e mensagens de controle, sim, o famoso ping mora por aqui.
• IPX — protocolo legado de redes Novell;
• OSPF, IS-IS, EIGRP e BGP — protocolos de roteamento.

Sem essa camada, seu computador até saberia conversar com a impressora da sala, mas chegar à internet seria uma missão impossível.

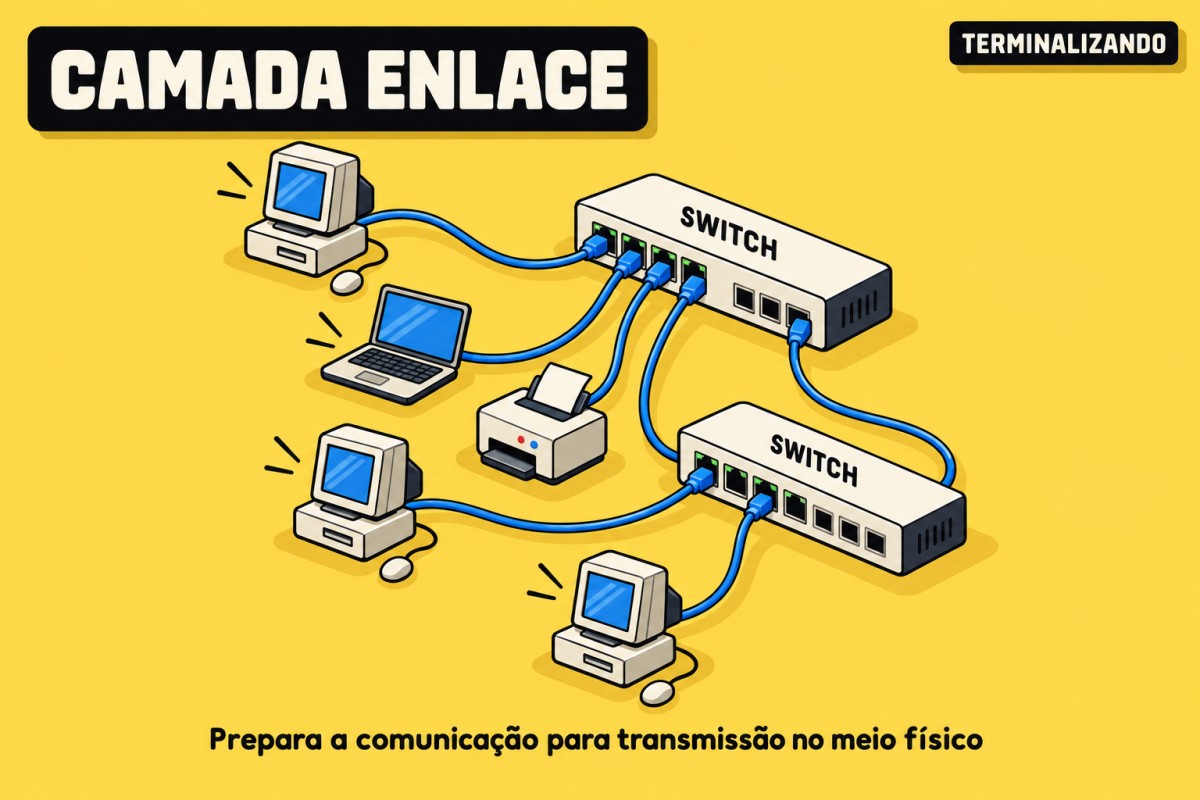

2 – CAMADA DE ENLACE

A Camada de Enlace prepara os dados para serem transmitidos pelo meio físico. Ela recebe os pacotes da Camada de Rede e os encapsula em quadros (frames), adicionando informações importantes para a comunicação dentro da rede local.

É aqui que entram os endereços MAC, switches, VLANs e a famosa pergunta: “esse dispositivo está mesmo conectado na porta certa?”

A camada de enlace é tradicionalmente dividida em duas subcamadas:

Subcamada MAC - Media Acess Control:

A subcamada MAC controla o acesso ao meio físico e trabalha com os endereços MAC dos dispositivos.

Todo equipamento de rede possui um endereço físico, normalmente representado em hexadecimal, como:

        00:1A:2B:3C:4D:5E

Esse endereço ajuda a identificar dispositivos dentro de uma rede local. É como o CPF da placa de rede, mas sem a parte burocrática, pelo menos até alguém ativar filtro de MAC achando que isso é segurança de verdade.

Subcamda LLC - Logical Link Control

A subcamada LLC faz a ponte lógica entre a Camada de Enlace e a Camada de Rede. Ela ajuda a identificar qual protocolo de camada superior deve receber os dados e participa do controle de fluxo e de erros.

Principais funções da Camda de Enlace

• Delimitar o início e o fim dos quadros;
• Adicionar endereços MAC de origem e destino;
• Detectar erros de transmissão;
• Controlar o fluxo de quadros;
• Controlar o acesso ao meio;
• Trabalhar com topologias lógicas e tecnologias como Ethernet e Wi‑Fi;
• Suportar VLANs e comutação por switches.

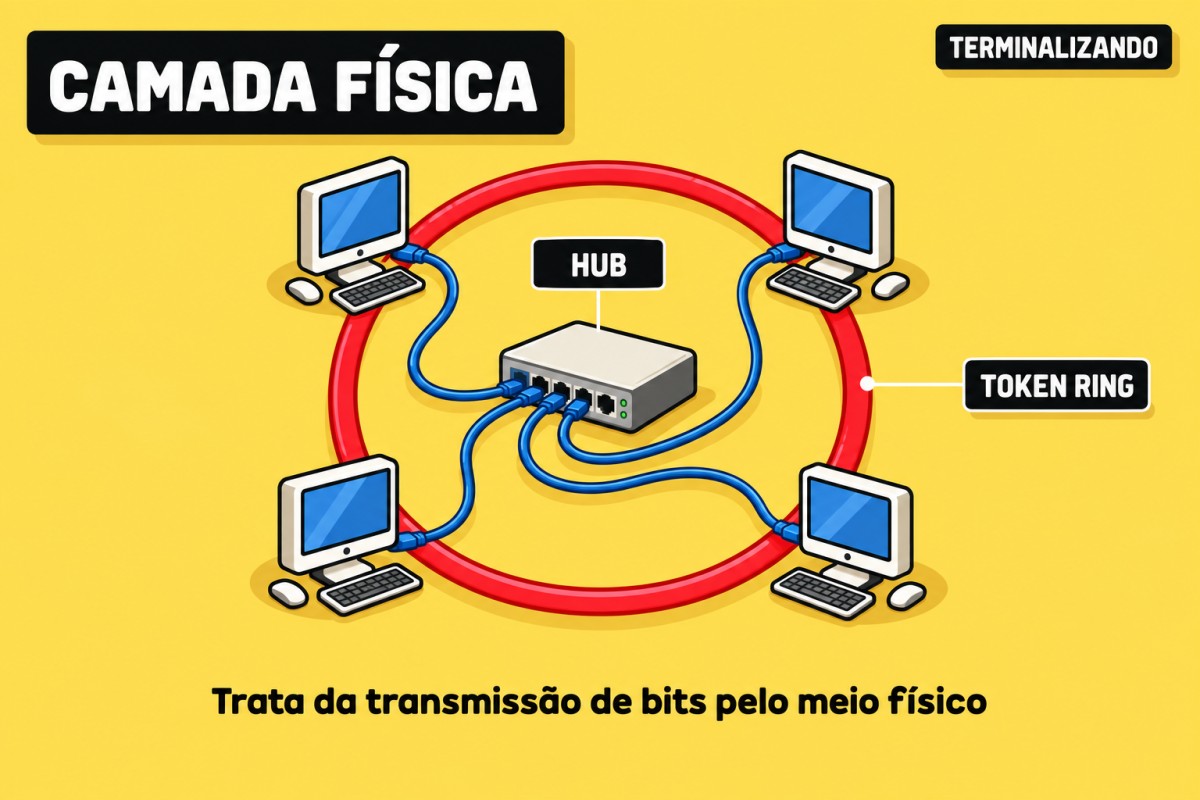

1 – CAMADA FÍSICA

A Camada Física é onde os bits finalmente deixam de ser apenas teoria e viram sinais elétricos, pulsos de luz ou ondas de rádio.

Ela não entende IP, porta, DNS, HTTP ou a importância do seu prazo. Para ela, tudo é 0 e 1 viajando de um ponto a outro da forma mais eficiente possível.

É a camada responsável pela transmissão bruta dos dados usando meios como:

• Tensões elétricas em cabos metálicos;
• Pulsos de luz em fibra óptica;
• Ondas de rádio em redes Wi‑Fi;
• Infravermelho;
• Rádio ponto a ponto;
• Comunicação via satélite.

Elementos da Camada Física

• Cabos UTP e STP;
• Conectores RJ‑45;
• Patch panels;
• Racks e organizadores;
• Fibra óptica monomodo e multimodo;
• Transceptores e módulos SFP;
• Antenas e enlaces de rádio;
• Repetidores, hubs e conversores de mídia;
• Padrões de sinalização e velocidade.

E sim: antes de abrir o Wireshark, revisar regras de firewall e culpar o DNS, verifique o cabo.

Resumo: o caminho de um dado pela rede

Quando você acessa um site, envia um e-mail ou faz uma chamada de vídeo, os dados percorrem as sete camadas:

7. Aplicação     → serviços usados pelas aplicações
6. Apresentação  → formato, compressão e criptografia
5. Sessão        → criação e gerenciamento da comunicação
4. Transporte    → TCP, UDP, portas e entrega dos dados
3. Rede          → IP e roteamento entre redes
2. Enlace        → MAC, quadros, switches e VLANs
1. Física        → cabos, fibra, Wi‑Fi e sinais

No destino, tudo acontece ao contrário: os dados sobem pelas camadas até chegarem à aplicação correta.

É muita coisa acontecendo só para você abrir uma página, mandar um “bom dia” no Teams ou descobrir que o problema era, mais uma vez, o cabo desconectado.

# Regra de ouro do suporte:
ping -c 4 gateway
# Se não responder, olhe o cabo.
# Se o cabo estiver conectado, olhe o switch.
# Se o switch estiver ligado, culpe o DNS com responsabilidade.
